有關蒸汽和氣體壓力式溫度計技術要求介紹

一、正常工作環境溫度和相對濕度
溫度計的正常工作環境溫度為負10度到55度 ，相對濕度為5% - 95% 。
注:根據用戶要求，制造廠可以生產其它工作環境溫度和相對濕度的溫度計。
三、示值基本誤差

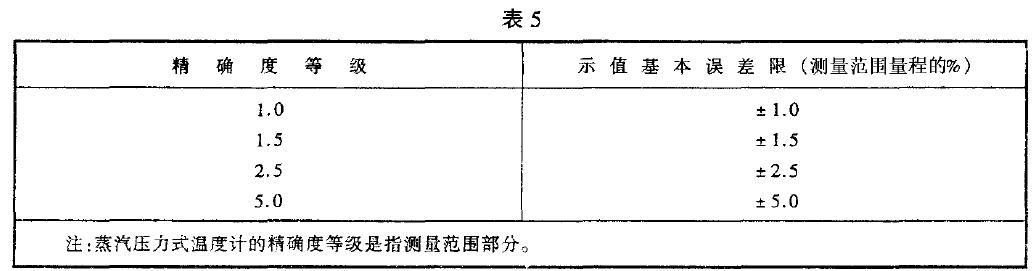

溫度計的示值基本誤差應不超過表5 規定的示值基本誤差限。


四、示值因差
溫度計的示值回差應不大于示值基本誤差限的值。
五、示值重復性
溫度計的示值重復性應不大于示值基本誤差限值的1120
六、接點動作誤差
電接點溫度計的接點動作誤差應不超過示值基本誤差限的1. 5 倍。
七、 接點切換差
電接點溫度計的接點切換差應不大于示值基本誤差限值的1. 5 倍。
八、環境溫度影響
 當工作環境溫度從20度正負到2度內任一溫度改變到5. 1 規定的任一溫度時，溫度計的示值變化應不大于測量范圍量程的0.05%/度。
九、時間常數

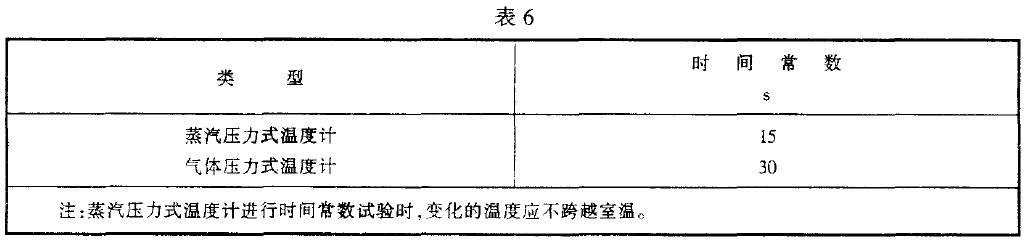

溫度計的時間常數應不大予表6 規定。



十、穩定性
溫度汁在制造廠規定的正常工作條件下連續工作舊1000h 后，仍應符合5.2.5.3.5.7 的要求。
十一、 過范圍
溫度計應能承受不少于15rnín 的過范圍試驗，其過范圍限，對蒸汽壓力式溫度計為測量范圍量程的4%; 對氣體壓力式溫度計為測量范圍量程的10%。 試驗后，仍應符合5.2 和5.3 的要求。
十二、 電接點長期運行性能
電接點溫度計的電接點應能承受額定功率的元感負載15。削次閉合和斷開試驗，而不損壞。
十三、 指針和標度
  1. 溫度計的指針應符合JBIT 9252 的要求;指針應隨溫度升高按j頓時針?lè)较蚱D(zhuǎn)。
  2. 溫度計的標度應符合JB廳9253 的規定。
注:非線性標度的蒸汽壓力式溫度計，其標度示例見附錄A( 提示的附錄)。
  3. 溫度計指針指示部分與度盤平面間的距離應在1mm-3mm 范圍內。
十四、耐壓
溫度計的溫包應能承受1. 5 倍公稱壓力的耐壓試驗，不出現損壞和滲漏現象。
十五、毛細管
溫度計毛細管應具有保護管或保護被覆，以免受到外來的機械作用或化學侵蝕。鋼制的并具有足夠強度的毛細管可不加保護管或保護被覆。制造廠應規定毛細管的最小彎曲半徑。
十六、 絕緣電阻
在環境溫度為15 。 - 35 。，相對濕度為45%-75% 時，電接點溫度計的接點之間及接點與接地端子之間的絕緣電阻應不小于20Mü。
十七、 絕緣強度
在與5. 15 相同的環境條件下，電接點溫度計的接點之間及接點與接地端子之間應能承受頻率為50Hz，電壓為立即，V( 接點工作電壓為交流380V 的)或15∞IV( 接點工作電壓為交流或直流220V的)正弦交流電歷時1rnín 的絕緣強度試驗，而無擊穿或飛弧現象。
十八、外觀
  1. 溫度計表面的玻璃或其它透明材料應保持透明，不得有妨礙準確讀數的缺陷。
  2. 溫度計各零部件的保護層應牢固、均勻和光潔，不得有銹蝕和脫層等。
  3. 濕熱溫度計應能隨工作環境溫度為4O度到 2度，相對濕度為90% - 96%保持48h 的濕熱試驗。試驗后，其示值基本誤差、示值回差和外觀仍應符合5.2 ， 5.3 和5.17 的要求:電接點溫度計還應符合絕緣電阻不小子2Mü 和承受頻率為50Hz，試驗電壓為規定試驗電壓的75%毛正弦交流電歷時1rnín 的絕緣強度試驗，而無擊穿或飛弧現象。
十九、高溫、低溫和碰撞
  出廠包裝的溫度計，其承受高溫、低溫和碰撞的性能應符合JBIT 9329 的規定。試驗后，其示值基本誤差、示值回差、接點動作誤差、接點切換差仍應符合5.2 ， 5.3 ， 5.5 ， 5.6 的要求。

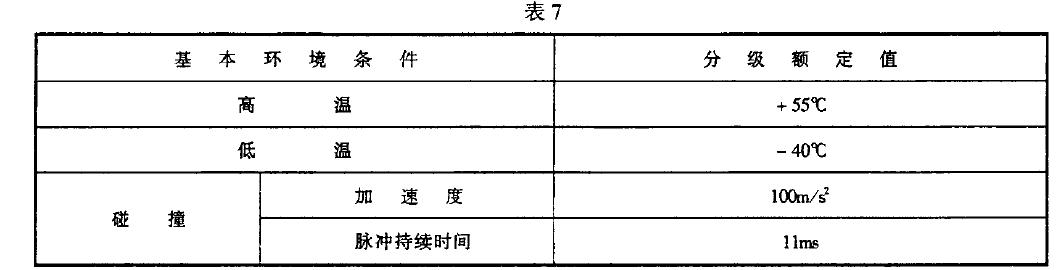

  其中基本環境條件的分級額定值應符合表7 規定。
